碳化硅 (SiC) MOSFET 深度技术白皮书：从材料物理到系统应用全解析

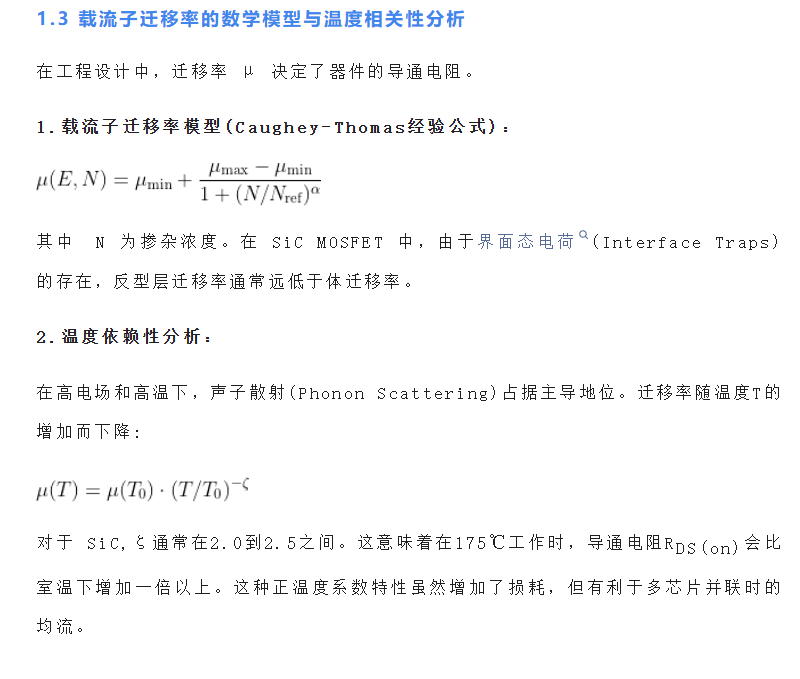

器件结构的演进是 SiC 技术商业化的核心驱动力,旨在解决导通电阻、氧化层可靠性与制造成本之间的博弈。

2.1 平面栅结构(Planar Gate Structure)

• 结构特点:栅极平行于晶圆表面.其制造工艺直接借鉴了 Si MOSFET的成熟经验。

• 优势:由于栅极氧化层(Gate Oxide)生长在晶体平整表面，电场分布相对均匀，具有极高的栅极鲁棒性。

• 局限性(JFET 效应):在两个相邻的P阱之间存在寄生 JFET 区，载流子流经此窄通道时会产生显著电阻。



  2.2 沟槽栅结构(Trench Gate Structure)

  为了突破平面栅的比导通电阻限制，行业顶尖厂商推出了沟槽栅结构。




  • 核心优势:通过将栅极垂直嵌入，消除了 JFET 区，显著增加了单位面积的通道密度。相同电阻下，芯片面积可缩小30%以上。






  • 屏蔽技术:领先的设计采用非对称沟槽(Asymmetric Trench)，即一侧作为通道，另一侧通过注入深 P+阱(P-shielding)将高压电场屏蔽在氧化层之外，有效解决了寿命问题。



    3.1 安全工作区(SOA)与 RBSOA

    SiC MOSFET 的反向偏置安全工作区(RBSOA)几乎呈方形。由于 SiC 是单极器件，不产生空穴注入导致的电荷存储，关断极快且没有动态雪崩(Dynamic Avalanche)风险。这使得其在感性关断过程中的电压尖峰耐受力极强。




    3.2 非钳位感性开关(UIS)与雪崩能量(E_AS）

    虽然 SiC 材料稳定，但在雪崩状态下，热量瞬时集中在栅极下方极小区域。失效机制通常是高场下的电荷注入导致氧化层击穿。建议系统设计中雪崩能量余量保持在50%以上。




    3.3 短路耐受时间(tSC)的硬约束

    SiC MOSFET 的 tSC 通常仅为2μs-3μs。






    • 失效机理:超高电流密度下，热量在源极金属和栅极氧化层处剧烈积聚，导致栅极短路或金属熔化。



      3.4 栅氧化层可靠性:NBTI与 PBTI

      由于 SiC 与 Si0₂ 的界面质量不如 Si，长期工作下的阈值电压(V_th)漂移是关注重点。




      • 负偏压温度不稳定性(NBTI)：在长期负压关断下，V_th 可能会向正向或负向微小偏移，影响导通电阳。






      • 解决对策：采用高性能栅氧生长工艺，并严格遵循原厂建议的驱动电平(如 -5V 到 +18V)。



        3.5 栅氧层电场击穿机理：F-N 隧穿模型(Fowler-Nordheim Tunneling)

        SiC MOSFET 的可靠性瓶颈在于 Si0₂ 与 SiC 之间的界面。




        • 物理过程: 当栅极电场超过6MV/cm时，载流子通过量子力学隧穿效应穿过禁带进入氧化层导带。







        • 工程意义:SiC 的导带偏移量(Conduction Band Offset)仅为2.7eV(硅为3.1eV)，这意味着在相同电场下，SiC 器件的 F-N 隧穿电流更大，更容易导致经时击穿(TDDB) 。因此，长期工作电场必须限制在3-4MV/cm 以内。




        3.6 阈值电压不稳定性(BTI)的动力学过程

        BTI(偏压温度不稳定性)是 SiC MOSFET 最具挑战性的失效模式之一。




        空穴捕获模型：在负偏压(NBTI)下，空穴被界面附近的近界面陷阱(Near-interface Traps)捕获，导致 V_th 发生不可逆或半可逆的漂移。






        反应-扩散(R-D)模型：这种模型描述了 Si-H 键在高温高场下断裂，释放出氢原子扩散，留下悬挂键形成陷阱。这会导致器件在运行数千小时后，开启电压发生几百毫伏的偏移，直接影响系统的死区时间和损耗。



        3.7 宇宙射线引起的单粒子烧毁(SEB)效应

        在海平面及高空环境中，高能宇宙射线（主要是能量大于 10MeV 的高能中子）会不断轰击功率半导体。对于高压、大功率应用（如 1200V 及以上系统），宇宙射线诱发的单粒子效应（SEE）是导致器件突发性、灾难性失效的核心机理。




        3.8 IGBT 与 SiC MOSFET 可靠性机理深度对比：从动态锁死到方形 RBSOA

        3.8.1 IGBT RBSOA 机理分析：电荷载流子分布与局部电场增强

        根据 B.Jayant Baliga 教授在《The IGBT Device》中的经典论述，IGBT 在硬开关(Hard switching)关断过程中，处于高电压、大电流的共存状态。此时，空穴(Holes)作为少数载流子从集电极注入并穿过漂移区向发射极运动。




        局部电场增强机理:在关断瞬间，耗尽区迅速从 P-base/N-drift 结向 N-集印电极扩展。此时漂移区内仍存在大量剩余空穴电流 Jp。根据泊松方程，由于 Jp 的存在，等效正电荷密度增加，导致电场梯度变大。这意味着在相同的电压下，结处的峰值电场 Emax 远高于静态情况。

        动态锁死(Dynamic Latch-up)效应:高密度的空穴电流在流经 P-base 区进入发射极接触时，会在 P-base 的体电阳上产生压降。当此压降超过 N+ 发射极与P-base结的内置电势(约0.7V)时，寄生NPN晶体管被触发。这使得原本受栅极控制的IGBT转变为不受控的晶闸管模式，导致器件热失控烧毁。




        3.8.2 动态雪崩(Dynamic Avalanche)与RBSOA缺口

        在关断过程中，较高的 di/dt 和 dv/dt 叠加。当电压上升速度极快时，位移电流与传导电流共同作用，进一步推高了耗尽区边缘的载流子浓度。




        物理诱因:由于上述局部电场增强，即使外加电压 VCE 尚未达到静态击穿电压 BVCES，结处的峰值电场可能已经触发碰撞电离(Impact lonization)。




        RBSOA 变窄(缺口现象):动态雪崩会导致额外的载流子产生，反馈给寄生晶体管，加速锁死过程。这在 RBSOA 曲线的高压、大电流区域表现为一个显著的“缺口(Snout)”。工程师必须确保关断轨迹避开此区域，否则器件将发生不可逆损坏。



        3.8.3 1200V IGBT无法稳跑850V 母线的工程逻辑

        在实际电力电子系统中(如 EV 800V 平台)，850V母线对1200V器件构成了严峻挑战。




        电压尖峰(Voltage Spike):关断瞬间的感性电压尖峰为。在850V母线下，若Lσ为20nH，di/dt为5A/ns，尖峰电压将达到950V。






        安全裕量(Safety Margin)陷阱：虽然950V<1200V，但此时器件正处于动态关断过程,由于动态雪崩导致的 RBSOA 缩减，1200V IGBT 在大电流下的实际关断能力可能下降至 1000V 甚至更低。为了保证10^-6级的失效率(DPM)，工业标准通常要求至少20%的电压余量(即1200V器件建议母线不超过700-750V)。850V母线由于电压尖峰极易触碰 RBSOA 边界，导致长期可靠性风险。




        3.8.4 SiC MOSFET的可靠性压倒性优势

        SiC MOSFET 作为单极型(Unipolar)器件，在物理本质上解决了上述痛点。

        无电荷存储效应： SiC MOSFET 依靠多数载流子(电子)导电，关断时不存在空穴电流对电场的畸变作用。这意味着电场梯度始终保持稳定，不受关断电流大小的影响。




        方形 RBSOA(Square RBSOA)：由于没有空穴注入引起的动态电场增强和寄生锁死风险，SiC MOSFET 的 RBSOA 几乎呈现完美的方形。其关断能力仅受限于静态击穿电压和芯片热限制，几乎不受动态雪崩的困扰。




        850V系统可靠性支撑：在850V系统中，1200V SiC MIOSFET 不仅能承受更高的电压尖峰，且由于其关断轨迹不经过任何“动态变窄区”，其工程裕量非常充沛。测试数据表明，即便在短路或极端过压情况下，SiC MIOSFET 的鲁棒性也远超同等级IGBT。




        对于高压应用(如 1200V+)，来自太空的高能粒子(如中子)与芯片发生碰撞会诱发局部高电流。




        • 失效机理:粒子在漂移区产生大量电子-空穴对，在强电场下发生雪崩倍增，触发寄生三极管导通，最终导致热失控烧毁。




        • 设计对策:通常需要对击穿电压进行"降额使用"(Derating)。例如，针对1200V器件，在海拔3000米以上的高原地区使用时，建议最大工作电压不超过800V-900V。











        Test append sentence.



        4.1 AC-DC 变换：高频 PFC 拓扑全解析

        4.1.1无桥图腾柱(Totem-pole)PFC

        这是SiC MOSFET 最具代表性的应用。利用两个高频 SiC MOSFET 和两个低频整流管，取消了全桥整流器的压降。在3kW+场景中，效率可轻松突破98.5%。




        4.1.2 电感计算与 EMI 管理

        频率从20kHz升至100kHz，电感体积缩小60%。计算公式:。由于 SiC的极快 dv/dt (可达100V/ns)，建议增加共模电感规格，并并在栅极使用 RC 吸收电路适度限制开关速度。




        4.2 DC-DC 变换：双向 OBC 的死区时间优化

        电动汽车800V架构中，双向OBC(车载充电器)是标准。SiC 的低C_oss使得 CLLC 谐振变换器更容易实现全负载 ZVS。




        4.2.1死区时间(Dead-time)动态调整

        SiC 的体二极管正向压降大(3.5V+)。死区过长会显著降低效率,先进策略会根据电流动态缩短死区至50ns-100ns。




        4.3 DC-AC 逆变：光伏与储能的热管理

        1500V 光伏系统中，采用 1700V/2000V SiC MOSFET 可回归两电平拓扑。SiC 的电阻温度系数低，确保在125°C环境下仍能保持极高的转换效率，减少热管理压力。



        5.1 负压驱动的必要性

        为了防止高 dv/dt 下米勒电流引起的误开通，必须使用负关断电压(如 -5V)。这在高温工作环境下尤为关键,因为 V_th会随温度升高而下降。




        5.2 寄生电感(L_stray)的死敌

        必须选择带Kelvin Source(第四引脚)的封装。它分离了驱动回路与功率回路，消除了源极引线感抗对驱动速度的负反馈抑制。




        5.3 去饱和(Desat)保护与有源钳位

        驱动IC必须具备亚微秒级响应能力，并在关断期间利用有源米勒钳位(AMC)防止栅极电压被动抬升。



        6.1 纳米银烧结(Nano-silver Sintering)

        取代传统锡膏焊接。烧结层的导热率高达240W/m·K，熔点极高，极大地提升了功率循环寿命，解决了车用场景的可靠性难题。




        6.2 模块化：低感布局与转注成型



        模块内部采用叠层母排，将寄生电感降至5nH以下。转注成型工艺提升了模组的机械强度和防潮性，降低了热阻。



        7.1 “单价高” vs“系统便宜”

        SiC 器件是 IGBT 的3倍，但磁性元件体积缩减60%，液冷散热系统可以简化，电池包重量减轻。在EV系统中，采用 SiC 逆变器可提升5%续航，直接抵消了器件溢价。




        7.2 盈亏平衡点(Break-even)



        在5kW以上、400V以上系统中，SiC 已实现系统级盈亏平衡。





        8.1 超高压SiC MOSFET

        在轨道交通和智能电网中，3.3kv、6.5kV甚至10kV SiC MOSFET正在研发中。它们将取代晶闸管和高压IGBT，大幅提升配电网的响应速度和能效。




        8.2 8英寸衬底转型



        随着行业从6英寸向8英寸晶圆转型，单位芯片成本将下降20%-30%，这将推动 SiC 向主流中低压市场进一步渗透。


        碳化硅(SiC)不仅是材料学上的突破，更是电力电子设计范式的革新。通过深入物理层面的理解与系统层面的优化，工程师可以实现前所未有的效率与密度。SiC 已经成为通向绿色、高效未来的通用技术底座。



        SiC MOSFET 的高可靠性必须通过严苛的测试验证。目前行业主要遵循 JEDEC 标准以及针对车规级的 AEC-Q101 标准。




        10.1 AEC-Q101 车规级认证关键项目

        车规级芯片要求在极端的温湿度和机械应力下保持15年以上的寿命。




        高温反偏测试 HTRB 验证漏-源极 D-S 在高压和高温下的可靠性。要求在 Tj 等于175C下，施加百分之百 VDSS 持续1000小时。




        高温栅偏测试 HTGB 专门针对栅极氧化层的加速老化测试。施加正向或负向的最大栅压，验证 Vth 漂移是否在正负百分之十范围内。




        高度加速应力测试 UHAST/HAST 在130C和百分之八十五相对湿度的高压环境下验证封装的防潮性能。




        间歇工作寿命IOL通过快速通断大电流，使芯片温度在 Delta T 等于100C范围内波动.这主要考验芯片表面的引线键合和烧结层的抗疲劳能力。





        SiC MOSFET 的大规模应用始于电动汽车领域。特斯拉是全球首个在量产车中大规模采用 SiC MOSFET 的厂商，这一决策彻底改变了行业格局。




        特斯拉采用了 STMicroelectronics 意法半导体公司生产的650V SiC MOSFET。其采用了创新的 Laser Sintering 激光烧结技术，将芯片直接焊接在带有银涂层的铜排上，极大地降低了热阻。




        相比之前的Si IGBT，逆变器体积缩小了约40%，系统效率提升了5%-8%，这使得Model 3在相同电池容量下获得了更长的续航。




        华为在超充网络和车载动力总成中深度集成了 SiC 技术。




        针对800V高压快充架构，华为采用了1200V SiC MOSFET 实现全周期的ZVS 零电压开关。



        华为的多合一动力总成 DriveONE 通过 SiC 高频化将电控、电机、减速器深度集成，大幅提升了功率密度。






        在城市工况频繁启停下，SiC 方案比 IGBT 方案的损耗降低了60%以上，热管理压力显著减轻。







        SiC 产业链包括衬底、外延、晶圆制造和封装测试四个关键环节。衬底占据了 SiC 器件约45%的成本。




        Wolfspeed 原名 Cree，是全球最大的衬底供应商，拥有从衬底到外延的垂直整合能力，目前正在全力推进8英寸厂量产。




        Coherent 原名 II-VI，是紧随其后的强力竞争者，主要供应高质量的6英寸导电型衬底。




        国产替代方面，天科合达、天岳先进等国产衬底厂已实现6英寸规模化供应，并开始小批量试水8英寸。




        在 IDM 领域，STMicroelectronics 意法半导体凭借特斯拉的先发优势，目前在车规级 SiC 领域市场份额第一。




        英飞凌拥有领先的 Trench 沟槽栅技术 CoolSiC ，在工业和光伏领域极具竞争力。


        安森美通过收购 GTAT 实现了衬底自给，在车载牵引逆变器领域快速扩张。

        罗姆是日本 SiC 先驱，在沟槽栅结构和模块化封装方面有深厚积累。




        中国 SiC 生态系统中，比亚迪半导体实现了从衬底、设计到车载应用的全产业链闭环。






        三安意法在重庆建设8英寸 SiC ㄏ，标志着中国 SiC 制造进入世界一流梯队。








        针对800V电池架构，采用全 SiC 方案实现高效率和紧凑体积。




        拓扑结构:前级采用三相维也纳 PFC 或交错并联 Totem-pole PFC ，后级采用双向 CLLC 谐振变换器。




        器件选择:1200V/35mOhm SiC MOSFET，通过高频开关减小变压器和电感体积。




        实测性能:满载效率达到96.5%，峰值效率超过97.5%。




        热管理:采用液冷散热板，芯片结温在最高环境温度下控制在125℃以内。





        问题一：SiC MOSFET 是否可以完全替代 IGBT?

        回答:在650V以上、高频要求高的场合，SiC 优势巨大；但在超大电流、低频工业传动领域，IGBT 仍具有成本优势。




        问题二：为什么 SiC 的栅极负压必须是负的?

        回答：为了防止 dv/dt 导致的米勒开通误导通，负压提供足够的关断余量。




        问题三：SiC 的封装为什么重要?

        回答：传统 TO 封装电感太大，会严重限制 SiC 的开关速度并导致电压尖峰。





        栅极驱动回路：必须靠近芯片，环路面积最小。

        功率回路布局：采用叠层母排，尽量抵消寄生电感。

        保护机制： Desat 保护必须在1us 内响应。

        热管理：导热硅脂必须涂抹均匀，压力适中。

        测试验证：必须进行双脉冲实验评估 dv/dt。







        碳化硅器件的制造不仅材料特殊，工艺也极具挑战。




        衬底制备:采用物理气相传输法 PVT。在 2000℃以上的高温下，气相成分在种晶上沉积形成单晶。




        切磨抛工艺：SiC 硬度接近金刚石，切割和抛光速度极慢。目前正向激光切割技术转型以降低损耗。




        外延生长：化学气相沉积 CVD 是主流。外延层的掺杂均匀度和厚度精度直接决定了击穿电压的分布。




        离子注入：由于 SiC 的扩散系数极低，传统的扩散工艺无效，必须采用高能离子注入并在 1600 C以上的高温下进行激活退火。






        栅氧生长：这是 SiC 的核心机理。由于 SiC 表面存在残余碳原子，传统的干法氧化会导致高界面态。行业领先厂商采用 NO 一氧化氨或 N20 退火工艺来钝化界面，提升反型层迁移率。

        欧姆接触：源极和漏极的接触电阻必须极小。采用 Ni 镍或其合金在高温下形成 Ni-silicide 硅化物层。





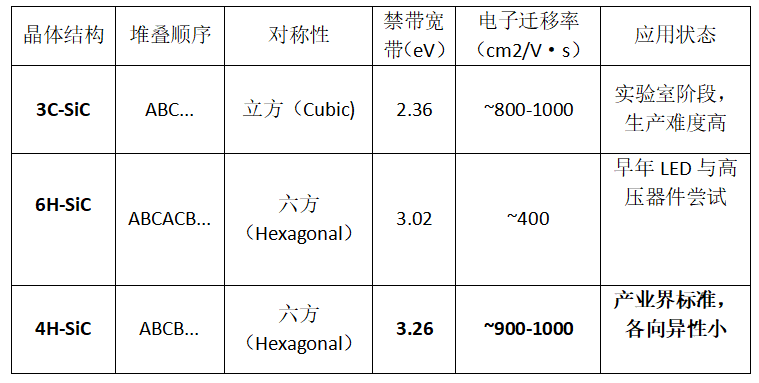

        SiC 的 3.26eV 禁带宽度意味着在室温下的本征载流子浓度比硅低16个数量级。




        这意味着在高温300 C时，SiC 仍能保持半导体特性，而硅已经变成了导体(热激发载流子过多)。




        临界击穿场强 Ec 为2.2MV/cm，而硅只有 0.23MV/cm。这使得 SiC 漂移区可以做得很薄。




        导热率方面，4H-SiC 的导热率为 4.9 W/cm K，是硅的3倍，甚至超过了铜。这使得芯片热量能迅速传导。




        饱和电子漂移速度 Vs 是硅的2倍。这意味着载流子在强电场下的极限速度更高，减少了开关过程中的电荷滞后。





        SILC 效应是由于氧化层中的缺陷陷阱导致在低场下的漏电流增加。




        对于SiC MOSFET,SILC 是栅极退化的前兆。




        TDDB 经时击穿模型通常采用E模型或1/E模型来预测寿命。




        在175 ℃结温下，若要满足 20 年的寿命要求，栅极氧化层的电场必须严格限制在 3.5 MV/cm 以下。




        界面态 Dit 的分布是影响 Vth 稳定性的根源。通常在导带边缘存在极高的界面陷阱密度，这会导致开启电压随扫描速度变化而变化(迟滞现象)。








        美国芯片法案 CHIPS Act 对 SiC 衬底出口进行了严格限制。




        中国政府将宽禁带半导体列入十四五规划，各省市出台了大量的产业扶持政策。




        欧洲通过其芯片法案加强意法半导体和英飞凌在功率半导体领域的领导地位。




        供应链安全已成为车企选择 SiC 方案的首要考量，车企纷纷通过长约协议或直接入股衬底厂来锁定产能。




        目前8英寸 SiC 衬底的良率仍是瓶颈，大规模应用预计在 2026 年左右爆发。




        相对于6英寸，8英寸晶圆的可用面积增加了约1.8倍，单位芯片成本有望下降百分之二十五。






        目前的挑战在于大尺寸衬底的应力控制和位错密度 Dislocation Density。



        常用的位错包括螺位错TSD、刃位错 TED 和基面位错 BPD。其中 BPD 是导致 SiC 器件双极性退化(Bipolar Degradation)的罪魁祸首。




        现代工艺通过优化的外延层生长已基本解决了 BPD 引起的可靠性问题。







        硅(Si)作为第一代半导体，在成熟度和成本上无敌。但在650V以上，IGBT的动态损耗极大。




        碳化硅(SiC)作为第三代半导体，主攻650V到3300V甚至更高压。它是电动汽车牵引逆变器的最佳选择。




        氨化镓(GaN) 作为另一种第三代半导体，主攻650V以下的高频小功率应用。如手机快充和数据中心低压侧转换。




        SiC 具有极高的导热率，而 GaN 导热性能差，通常需要复杂的散热布局。




        GaN 的电子迁移率更高，开关频率可以做到数 MHz。SiC 频率通常在 100kHz到1MHz之间。



        三者的比导通电阻对比：SiC 约为硅的百分之一，GaN 约为硅的千分之一。






        在1200V等级，GaN 仍面临横向器件耐压和可靠性的巨大挑战，而 SiC 已非常成熟。









        为了抑制开关震荡和过压，先进驱动器采用主动栅极控制 Active Gate Control。




        通过在开关过程中动态切换栅极电阻 Rg，可以平衡开关损耗与 dv/dt。




        多电平驱动 Multi-level Gate Drive：在开启初段给高压(20V)，在导通阶段降至18V以减轻栅氧压力。




        在关断初段给负压(-5V)，防止误导通。




        去饱和保护 Desat 响应时间：由于 SiC 的短路电流上升极快，常规的10us响应已不可用。必须优化至1us甚至500ns。






        有源米勒钳位 Active Miller Clamp：在关断时通过低阻路径将栅极直接接地或接负压。
        驱动 IC 的隔离技术：电磁隔离或光电隔离，必须具备100V/ns 以上的共模瞬态抗扰度 CMTI。





        由于 SiC 结温高，传统的覆铜板 DBC 在热循环下容易开裂。




        活性金属钎焊 AMB 氨化铝 AIN 或氨化硅 Si3N4 陶瓷板逐渐成为高功率 SiC 模块的主流。




        氨化硅陶瓷具有极高的机械强度和优异的热导率，能承受车用环境的剧烈振动。




        封装中的引线键合 Wire Bonding 正在向铜排键合或铜跳线 Cu Clip 演进。




        铜跳线相比铝线具有更低的寄生电阻和电感，且热膨胀系数匹配更佳。






        环氧树脂模封材料 Epoxy Molding Compound 必须具备极高的玻璃化转变温度 Tg，以支持 175C 以上的长期工作。






        SiC 的高频化允许减小电机电流纹波，进而降低电机铁损和转矩脉动。




        死区时间补偿 Dead-time Compensation：由于 SiC 死区极短(<200ns)，补偿算法的精度必须提升。




        采用正弦波脉宽调制 SPWM 或空间矢量脉宽调制 SVPWM。




        由于 SiC 开关快，电磁兼容 EMI 问题突出。通常在驱动器中加入扩频调制技术以分散干扰频谱。




        在800V系统中，极高的 dv/dt 会导致电机轴承电流 Bearing Current，加速轴承磨损。
        解决方案包括在电机输出端增加共模滤波器或采用绝缘轴承设计。





        在1500V系统中，组串式光伏逆变器正全面转向 SiC。




        采用 1700V SiC MOSFET 可以简化三电平拓扑至两电平，减少元器件数量并提升效率至99%。




        储能系统 ESS 中的双向 PCS 变换器利用 SiC 实现高频化，大幅减小了电感和变压器的体积。




        在风力发电的变频器中，高压 SiC 模块正在进行试点应用，以取代笨重的水冷 IGBT 柜。





        超大型数据中心对能源转换效率有着极致要求(80 Plus Titanium 标准)。




        在3kW及以上功率段，PFC 电路采用 SiC MOSFET 可以实现超过99%的效率。




        在服务器内部的48V转1V的 DC-DC 转换器中，SiC 或 GaN 的应用使得功率密度翻倍。




        液冷服务器的普及对功率器件的散热设计提出了更高要求。





        1700V、3300V 以及 6500V 的高压 SiC MOSFET 正在轨道交通和智能电网领域进行研发。




        未来将出现集成驱动、检测和保护功能的智能 SiC 功率模块 IPM。




        随着衬底成本下降，SiC 将进一步下沉至中低端工业应用，开启电力电子的全面碳化硅化时代。




        Sic 与 Si 的混合模块(Hybrid Module)在过渡时期仍具有较高的性价比。




        数字化和 AI 技术将引入 SiC 的全生命周期管理，实现健康状态预警和故障预测。




        综上所述，碳化硅技术正在引领一场深刻的绿色能源革命。







        在 LTspice 或 PSpice 环境中，建立包含寄生电感的双脉冲测试模型。




        漏极寄生电感 Ld、源极寄生电感 Ls 和栅极寄生电感 Lg 的取值对震荡影响极大。




        Ls 尤其是关键，因为源极公共电感会产生负反馈效应，减慢开通速度。




        通过仿真发现，当 Ls 增加5nH时，开通损耗 Eon 会增加百分之二十。




        建议在 PCB 布局时采用开尔文源极引脚，将驱动回路与功率电流路径完全解耦。



        HTRB 高温反偏测试：失效判据通常是漏电流 IDSS 超过初始值的5倍或达到规范上限。




        HTGB 高温栅偏测试：失效判据是栅极漏电流 IGSS 异常或阈值电压 Vth 漂移超过+/-20%。




        H3TRB 高温高湿高压反偏：这是最难通过的测试之一。失效通常表现为芯片边缘电场集中处的腐蚀或氧化层击穿。




        为了通过 H3TRB，必须采用高性能的钝化层材料(如聚酰亚胺 PI)和高气密性的模封胶。




        隔离驱动芯片：必须选择具有高电磁抗扰度 CMTI>150V/ns 的型号。




        栅极电阻Rg：由于 SiC 的栅极电荷 Qg 小，Rg 的取值通常在1欧姆到10欧姆之间。




        去饱和二极管 Ddesat：必须选用高压快恢复二极管(如1200V 快恢复管)，且寄生电容要小。






        支撑电容：驱动芯片供电引脚必须紧挨着放置 1uF 和 0.1uF 的高频陶瓷电容。



        为了兼顾 SiC 的高效率和低 EMI，通常采用多段式频率切换策略。




        在低速大扭矩区，降低频率(如 8KHz)以减少开关损耗；在高速区提升频率(如 16kHz)以改善电流谐波。




        采用随机 PWM 技术(Random PWM)可以有效地降低离散频率点的噪声峰值。






        在800V系统下，需特别注意两电平逆变器产生的共模电压对电机绝缘的影响。



        美国：Wolfspeed，Onsemi，Coherent，Texas Instruments，Navitas.

        欧洲：STMicroelectronics，Infineon， Bosch，Nexperia，Littelfuse。




        日本：ROHM，Mitsubishi Electric，Fuji Electric，Denso，Sumitomo Electric。




        中国：天岳先进，天科合达，比亚迪半导体，三安光电，斯达半导，时代电气，士兰微，聚能创芯，泰科天润。






        中国台湾：汉磊科技，嘉晶电子，鸿海。



        微管 Micro-pipe 是最致命的缺陷，会导致器件直接发生硬击穿。目前6英寸衬底已基本实现零微管。




        螺位镨 TSD 和刃位错 TED 主要影响漏电流的量级，但不会立即导致失效。




        基面位错 BPD 是双极性退化的根源。




        当电流流过体二极管时，BPD 会扩展形成堆垛层错，导致 Rds(on) 永久性增大。






        通过在衬底生长后增加缓冲层(Buffer Layer)可以有效地阻断衬底位错向外延层扩展。



        晶圆翘曲 Bow and Warp：8英寸晶圆在高温工艺下更容易发生形变，这对曝光机和机械手的精度提出了极高要求。




        抛光均匀性：在大尺寸晶圆上实现纳米级的表面平整度 CMP 具有极高难度。




        由于8英寸衬底仍处于爬坡期，目前的缺陷密度仍高于6英寸，导致初期良率较低。






        然而，随着 Wolfspeed 莫霍克谷厂(Mohawk Valley Fab)的量产，8英寸将成为未来三年的行业成本竞争终点。



        碳化硅 SiC 技术的发展是人类不断挑战物理极限的缩影。




        从基础材料的实验室突破到数百万辆电动汽车的驰骋，我们正在见证一场真正的绿色技术革命,谨向所有投身宽禁带半导体研究和产业化的工程师们，致以崇高的敬意。





        本指引旨在为广大从业者提供参考，由于技术迭代迅速，建议读者密切关注最新的技术论文和原厂手册。





        衷心祝愿每一位工程师都能在碳化硅的时代浪潮中，书写属于自己的精彩篇章。
