新品 | AOS第三代1200V aSiC MOSFET

发布日期:2025-05-06 作者:网络


 新一代(Gen3)1200V aSiC MOSFET系列产品在高负载条件下能够保持较低的传导损耗,其开关品质因数(FOM)显著提升高达30%。在强化性能的同时,确保了卓越的可靠性。



日前,集设计研发、生产和全球销售为一体的著名功率半导体及芯片解决方案供应商 Alpha and Omega Semiconductor Limited(AOS, 纳斯达克代码:AOSL)推出其新一代(Gen3)1200V aSiC MOSFET系列产品,旨在为蓬勃发展的工业电源应用市场提供更高能效解决方案。与AOS上一代产品相比,该系列产品在高负载条件下能够保持较低导通损耗的同时,其开关品质因数(FOM)显著提升高达30%。新品在强化性能的同时,确保了卓越的可靠性。Gen3 MOSFET不仅通过AEC-Q101车规认证,更具备更长的使用寿命和高湿高压反偏(HV-H3TRB)耐受能力。



随着电动汽车 (EV)、人工智能数据中心和可再生能源系统对电力需求的激增,电源转换环节的能效损耗将大幅加重供电与散热系统负担。在电动汽车应用领域,AOS第三代αSiC MOSFET可助力工程师打造更高功率密度与能效的系统架构,有效降低电池能耗并延长续航里程。对于采用800V或±400V高压直流架构的下一代AI数据中心,该产品系列通过降低损耗与提升功率密度,能够满足持续增长的电力需求。AOS第三代1200V器件将成为支撑这些高系统电压新拓扑架构的关键元件,为行业提供不可或缺的高效解决方案。

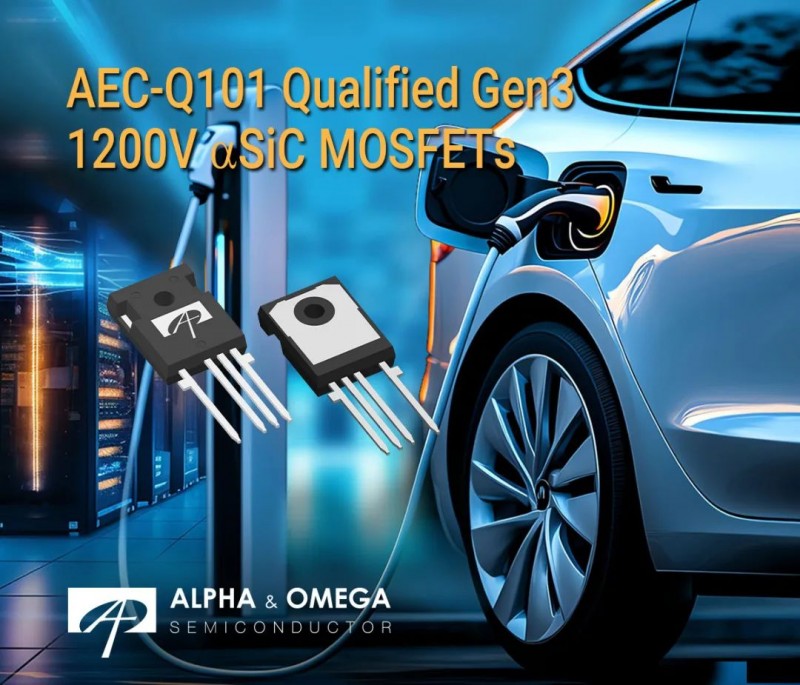

AOS全新第三代1200V MOSFET现产品采用TO27-4L封装,提供15毫欧(AOM015V120X3Q)至40毫欧(AOM040V120X3Q)导通电阻(Rds(on))选项。公司还计划陆续推出采用表面贴片封装、顶部散热封装及模块封装的同系列产品。针对大功率电动汽车牵引逆变器模块应用,AOS已完成第三代1200V/11毫欧大尺寸晶圆的认证工作,现开放晶圆销售。


技术亮点



  • 通过汽车级 AEC-Q101 认证

  • 栅极驱动电压兼容范围广(+15V 至 +18V)

  • 开关品质因数(FOM)提升高达 30%

  • 符合增强型高湿高压反偏(HV-H3TRB)测试标准



  • 优化雪崩耐量(UIS)与短路耐受能力
