产品介绍
三菱电机于2013年开始量产第一代SiC模块。为了进一步提高工业电源设备的效率，实现小型化和减轻重量，我们开发了第二代工业用SiC模块并已批量生产。第二代工业用SiC模块如下表1所示，包含额定电压1200V和1700V，电流等级从300A到1200A。

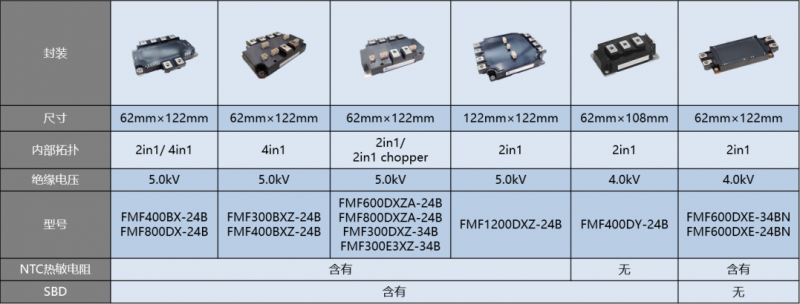

表1：第二代SiC MOSFET模型
2
产品性能
2.1 低损耗
以表1的1200V/400A SiC模块FMF400DY-24B为例，在相同的工况下（VCC=600V. Io=200Arms, PF=0.8, Modulation=1, SPWM调制），与Si IGBT器件（1200V/450A, CM450DY-24T）相比，损耗可以降低大概70%(如图1), 从而散热系统的体积可以减小。如果设定在相同的运行结温（图1中红点），那么SiC模块FMF400DY-24B的开关频率可以提升至原来的6倍，也即90kHz，这样变流器输出波形会变得更加平滑。

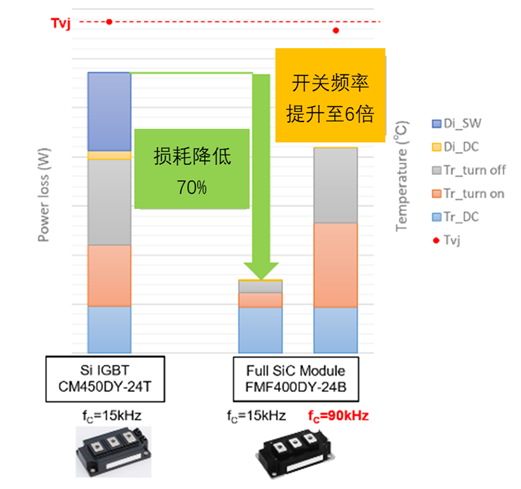

图1：Si IGBT模块与SiC MOSFET模块对比
2.2 低内部杂散电感
为了降低SiC模块的内部杂散电感，表1所示的1200V/600A SiC模块FMF600DXE-24BN和1700V/600A SiC模块FMF600DXE-34BN采用主端子叠层设计，使PN之间的杂散电感从传统封装的17nH降低为9nH（如下图2），带来更快的开关速度及更低的浪涌电压。

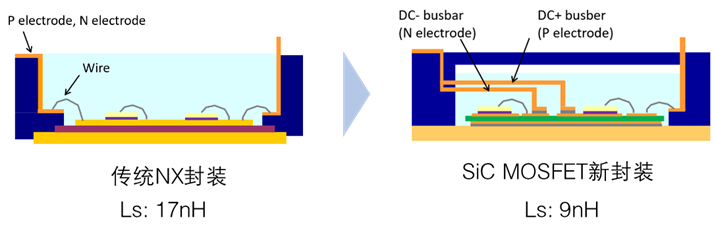

图2：NX封装SiC MOSFET模块
3
产品应用
铁路列车辅助变流器（APS，Auxiliary Power Supply）正朝着小型化、轻量化的趋势发展，用高频变压器替代传统的工频变压器，可以减小APS的体积、重量及THD，并提高效率。高频APS的典型拓扑如下图3所示。前级的三电平DC/DC变换、中间环节的隔离DC/DC变换及输出逆变的DC/AC所使用的开关器件均可以采用SiC器件。
图3：一种高频APS拓扑

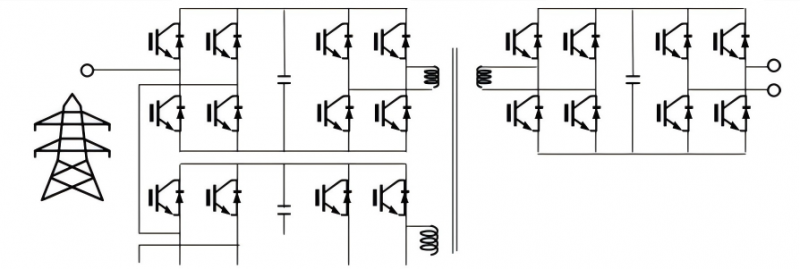

随着数据中心产业规模的逐渐增长，其供电电源高能耗的问题也日益凸显。SST（Solid-state transformers，固态变压器）采用模块化设计，具有控制灵活、无功补偿、效率高、新能源可接入等优点，是数据中心供电系统的重要发展方向。其典型拓扑如下图4所示。如果开关器件采用SiC器件，同样可以提升变换效率。同时SiC器件的高频运行特性可以减小变压器体积，提高系统功率密度。
图4：一种SST拓扑
