天岳先进10亿碳化硅项目获批

发布日期:2025-07-04 作者:网络

6月30日,济南市生态环境局发布了山东
#天岳先进 科技股份有限公司#碳化硅 材料产业项目(一期)的获批公示。

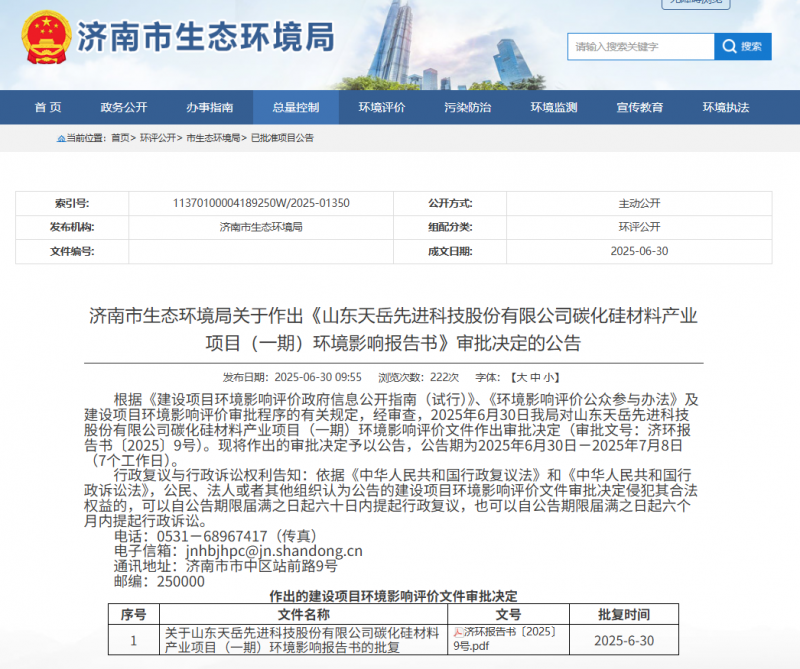

图片来源:公示截图

公开资料显示,该项目位于山东省济南市槐荫经济开发区,占地约153亩,总投资10亿元,环保投资600万元。项目将购置碳化硅晶体生长炉、切割机、研磨机等设备,开展8英寸碳化硅材料关键技术研发,并建成相应的制备生产线。项目投产后,预计年产100,000片导电型碳化硅晶片及48.5吨碳化硅单晶。



天岳先进作为中国#碳化硅衬底 领域的领军企业,近年来在技术创新、产能扩张及国际化布局方面取得了显著进展。



今年4月启动的济南8英寸碳化硅衬底项目,采用液相法制备技术,优化了晶体生长界面与应力控制,良率较传统气相法提升30%以上,单位成本下降约40%。目前,公司的8英寸衬底已通过英飞凌车载级认证,并进入梅赛德斯-奔驰800V高压平台供应链,首期订单金额达2.3亿元。公司正推进第二阶段产能提升,目标将总产能扩至60万片/年,重点布局8英寸和12英寸衬底的规模化生产。

财务方面,天岳先进2024年营业收入17.68亿元,同比大幅增长41.37%,归属于上市公司股东的净利润达1.79亿元,成功扭亏为盈。这一业绩增长得益于碳化硅半导体材料在下游新能源汽车光伏、AI等应用领域的加速渗透,使得碳化硅半导体整体市场规模不断扩大。进入2025年,一季度公司实现营收4.1亿元。尽管一季度国内外宏观环境复杂,拖累终端需求复苏,碳化硅半导体行业增长趋势受到阶段性影响,产品价格有所下降,但公司产品出货量增长,市场份额稳步提升。

随着新能源汽车、光伏储能等行业的快速发展,碳化硅作为第三代半导体材料,因其高禁带宽度、高击穿电场强度、高饱和电子漂移速率和高热导率等特性,成为提升电力转换效率、实现系统小型化和轻量化的关键材料。天岳先进的技术突破与产能扩张,将有力推动碳化硅在相关领域的广泛应用,助力产业升级与绿色发展。
