青铜剑技术推出多功能高精度脉冲信号发生器

发布日期:2020-07-03 浏览次数:17059 来源:电子产品世界作者:网络
 近日,中国IGBT驱动领军企业青铜剑技术推出多功能高精度脉冲信号发生器PSG-06_V2.0)。PSG-06设备主要用于IGBT、MOSFET及其驱动器测试系统,是IGBT研究、IGBT驱动及其他电源类产品开发做前期设计验证的理想工具,同时也可用于IGBT功率模组的测试系统,服务于产线。

本文引用地址:http://www.eepw.com.cn/article/202007/415055.htm

PSG-06_V2.0可以工作在单、双、多脉冲模式、连续周期脉冲模式和SPWM模式,精准模拟控制器下发到IGBT驱动器的开关信号。在各类功率变换器产品的开发阶段,因为脉冲信号发生器的存在,可以将开发任务中的功率部分与控制部分的工作分离开,由各自的工程师并行独立设计,使功率部分电路设计能够尽早的得到验证,以避免后续因设计改版而耽误项目进度,从而缩短整个项目开发周期;而在产品生产阶段,配合测试系统的其他部件,则可用于IGBT功率模组电路部件的测试检验。

脉冲模式多样

PSG-06_V2.0在脉冲模式下可进行单脉冲、双脉冲或多脉冲测试,在连续周期脉冲模式下可以进行周期及占空比可调的连续周期脉冲测试,在SPWM模式下采用开环控制方式可以模拟单相、三相逆变控制器的PWM信号输出用于IGBT功率模组的测试。另外,在双脉冲测试界面设置有“长高端口”,可用于上下管的直通测试,也可以用于三电平或更多电平的IGBT模块内外管的双脉冲测试时为某一管提供常开控制信号,为测试提供了极大的便利。

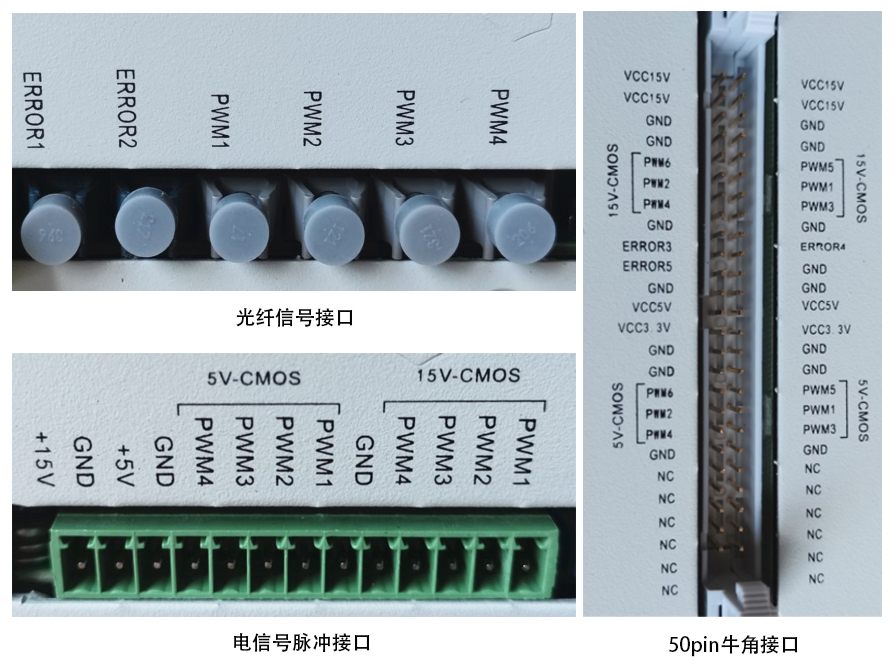

接口功能齐全

PSG-06_V2.0脉冲信号发生器的脉冲设置步长最小为0.1us,脉冲精度达±10ns,无需示波器调校即可直接按需求输出。多种脉冲模式可选,脉冲宽度、间隔时间、脉冲周期均随意设置,,脉冲发生通道可选择从PWM1~PWM6任一端口输出信号。脉冲输出电平具有5V和15V两种端口,可根据需求进行选择对应的PWM端口,解决了因IGBT驱动器输入电平不同而无法兼容的应用问题。

PSG-06_V2.0拥有15V、5V、3.3V电源输出端口和六个光纤接口。其中15V电源输出为IGBT驱动器提供直流电源,光纤接口包含两个故障信号输入和四个PWM信号输出。

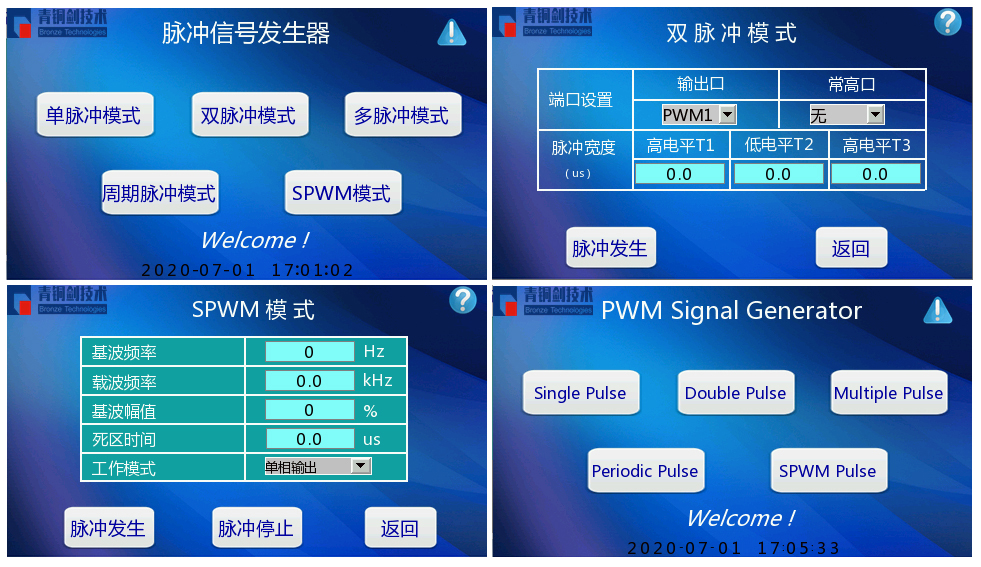

触屏操作便捷

PSG-06_V2.0采用4.3寸真彩色液晶触摸屏,人机界面简洁友好。便携式设计,方便移动,操作简单,方便工程师快速上手。相比第一代产品,显示界面得到了优化,看起来更加美观;增加了基础功能设置按钮和帮助功能按钮,使用更加便利;也增加了中英文切换功能,满足国内外用户的使用需求。

青铜剑技术深耕IGBT驱动领域十余年,积累了丰富的驱动设计和测试经验。在脉冲信号发生器研发方面具有得天独厚的技术优势,产品一经推出就受到行业客户的认可及追捧。目前该产品在国内外销售火爆,为全球客户研发测试IGBT和MOSFET及其驱动器提供便利。
